创拓建设——郧西县文化体育中心项目
添加时间：2022-08-25 11:31:16 点击： 次

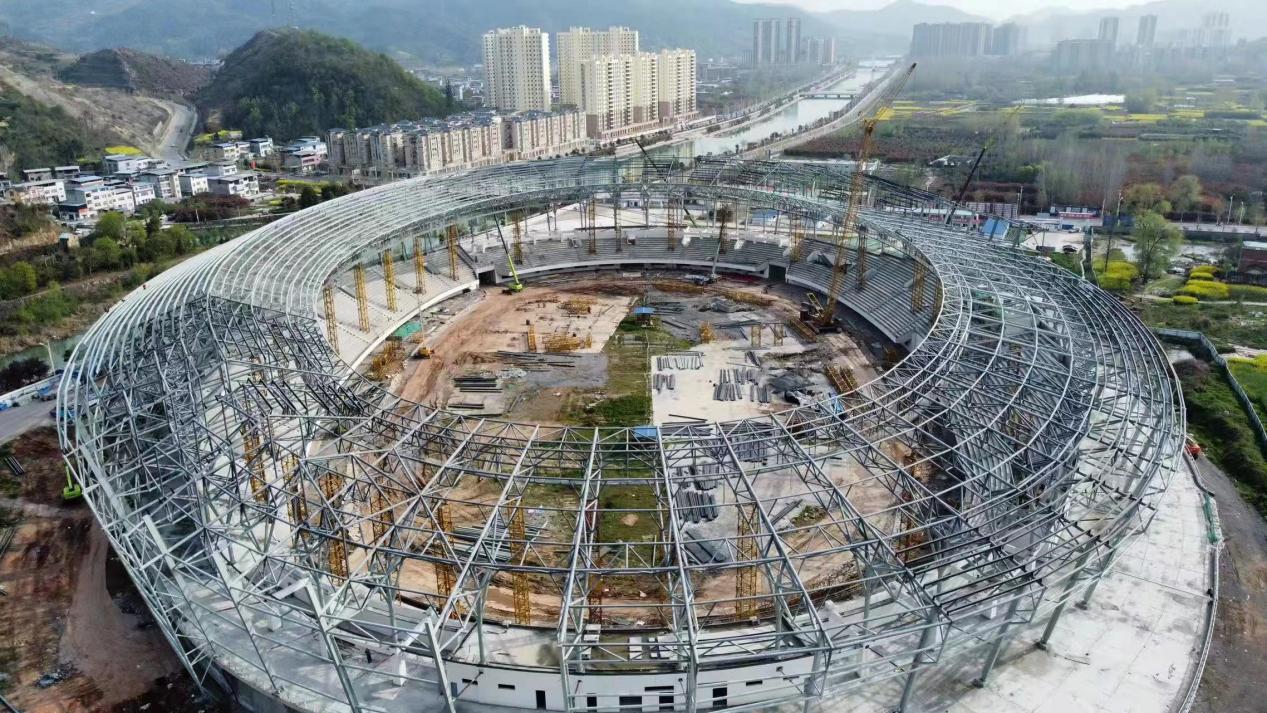

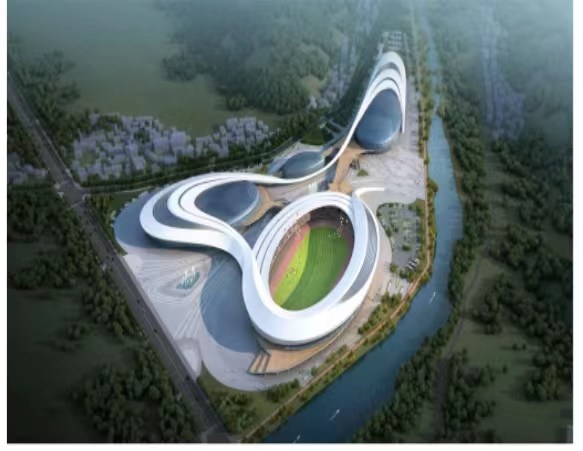

项目整体概况

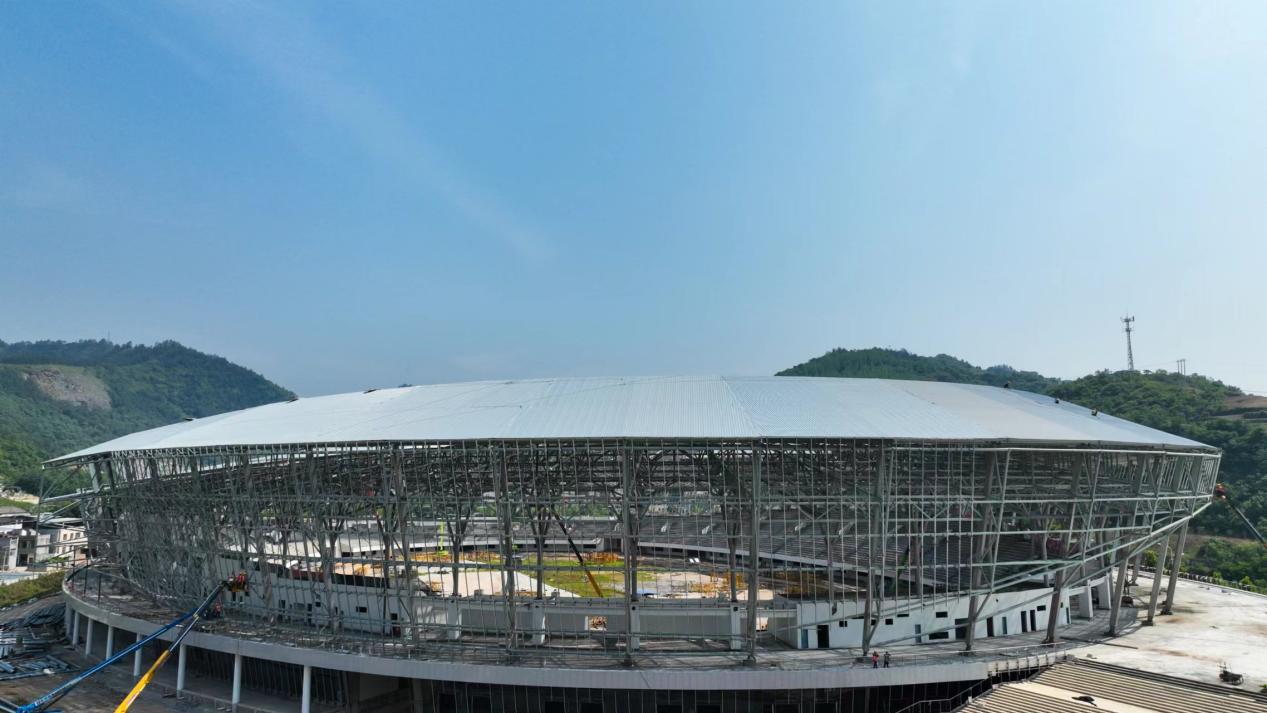

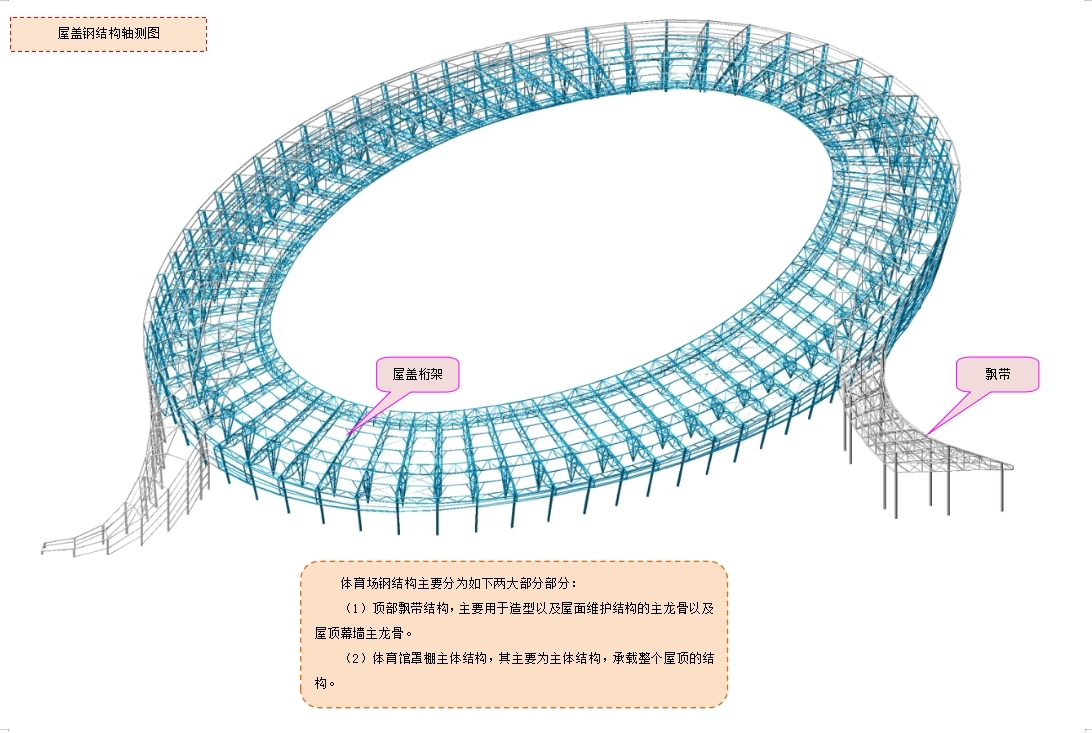

本工程共包含A区体育场部分+A、B区之间飘带部分两个单体,两者造型连续统一,结构上设缝隔断。
A区体育场为椭圆环向连续结构,长轴方向255m,短轴方向185m,环宽35m。飘带部分覆盖在体育场上,采用双层屋面做法,保证主结构的连续完整。飘带延伸出体育场与B区相连,A、B区之间的布置独立的飘带过渡结构。

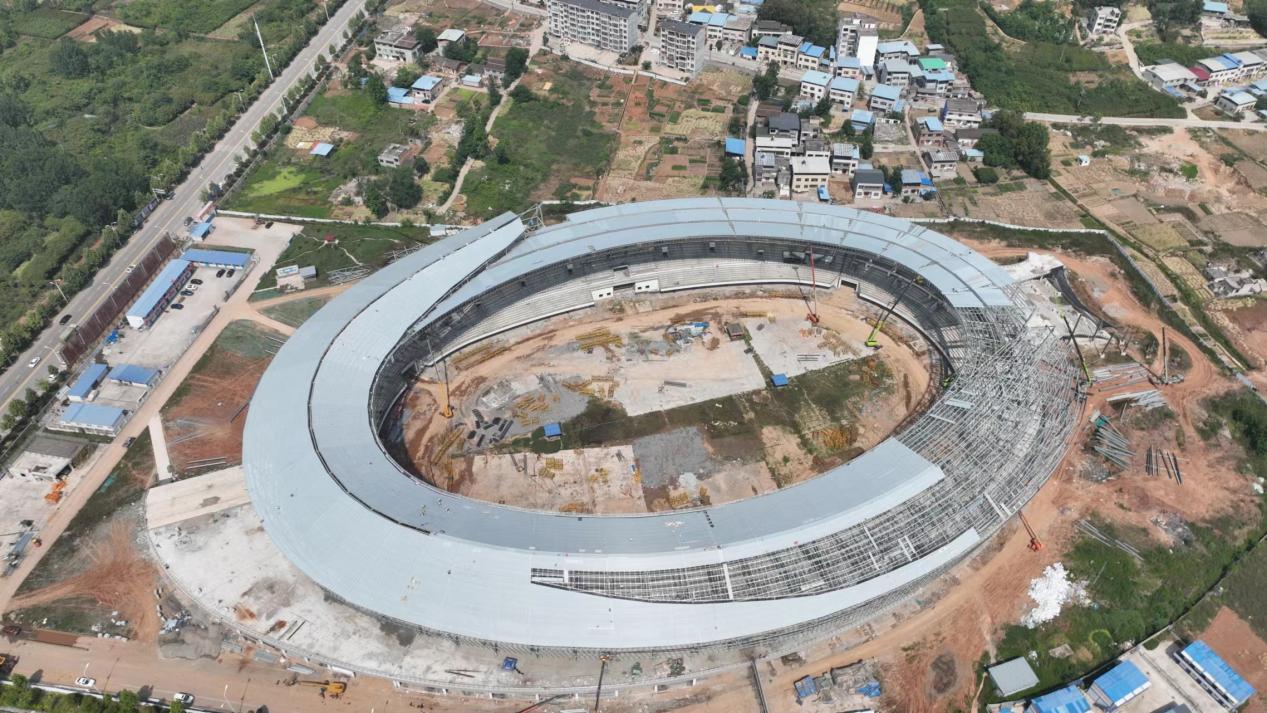

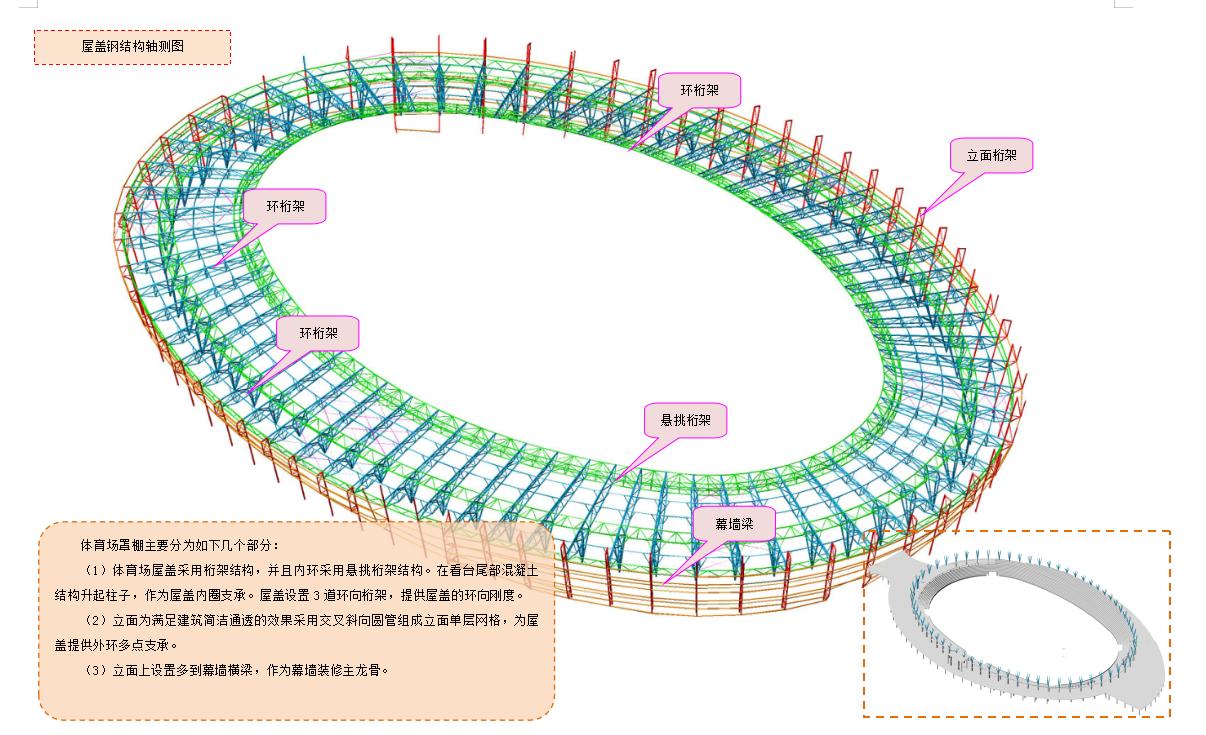

A区体育场采用悬挑桁架结构,结构悬挑长度为22m,悬挑桁架采用64榀径向布置的2m~3.5m的变截面三管桁架,看台上采用分叉柱支承,背后采用刚性拉杆平衡。环向布置两圈封边桁架 + 一圈环桁架将径向桁架联系成一个整体,共同受力。
本项目中结构高度为32.8m，屋盖投影面积为35000平米。
本工程体育场钢结构平面为椭圆形，钢结构平面投影轴长248m，屋面最大高度为32.8m。短轴长度180m，屋盖采用屋顶悬挑桁架结构加立面单层网格，桁架均采用圆形钢管，节点采用相贯节点。6.3米标高处支座采用销轴支座，看台柱顶处采用树杈铸钢节点下接万向铰支座。
本工程桁架的结构高度达到32.8m，结构的变形大是悬挑结构需要特别重视的问题，在结构自重作用下，如果结构的变形过大，会影响到整个结构的外形、构件的几何尺寸和受力。因此深化设计过程中如何充分考虑结构预起拱变形问题是重点。
结构截面形式复杂，相惯杆件较多，现场高空拼装过程拼接端口较多，如何在深化设计中优化节点连接设计，确保高空对接端口的精度是重点。
