创拓建设——十堰市柳林小学校园改扩建工程
添加时间：2022-08-23 15:53:19 点击： 次
十堰市柳林小学主体框剪结构、屋顶钢网架屋面工程
位于十堰市柳林沟柳小巷

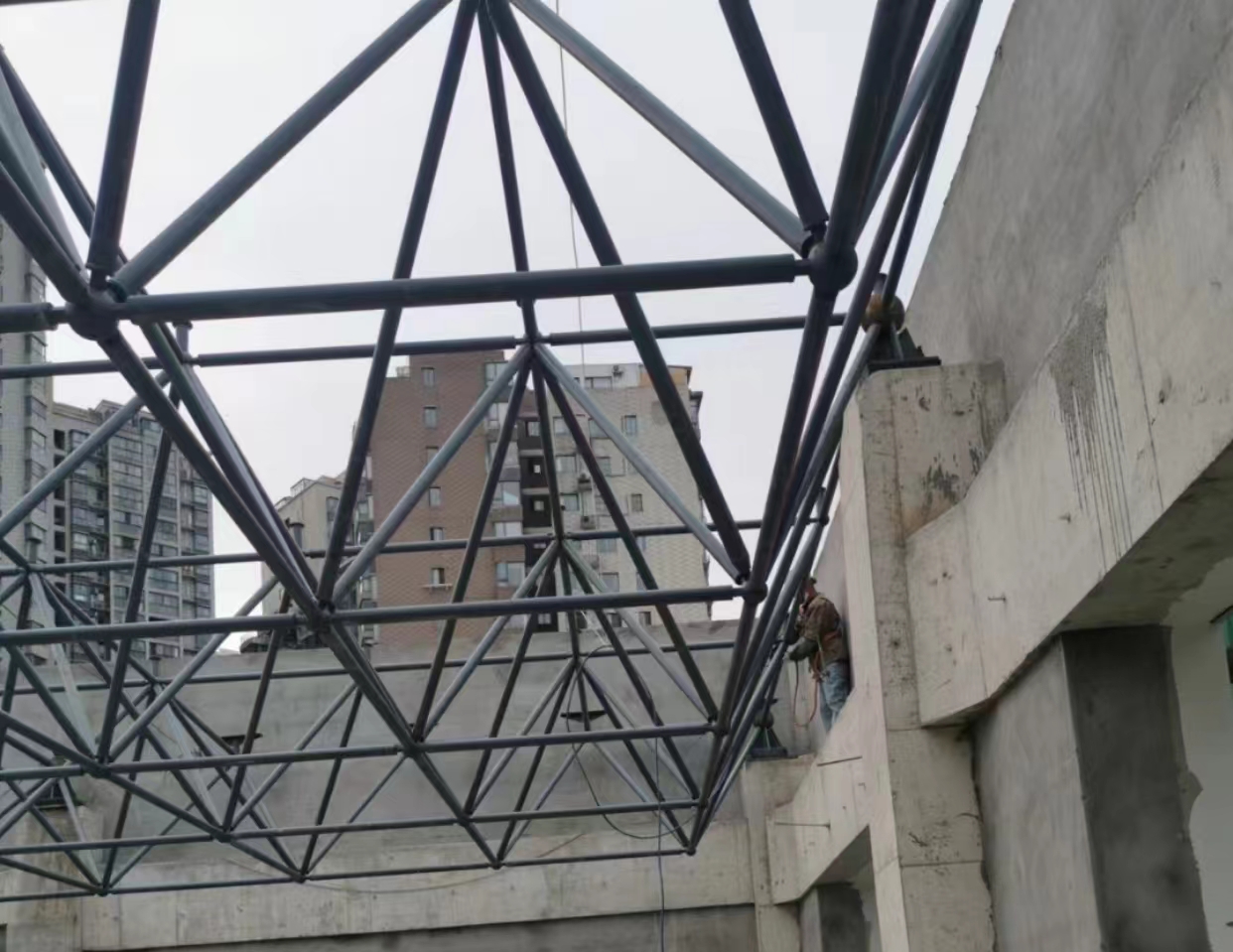

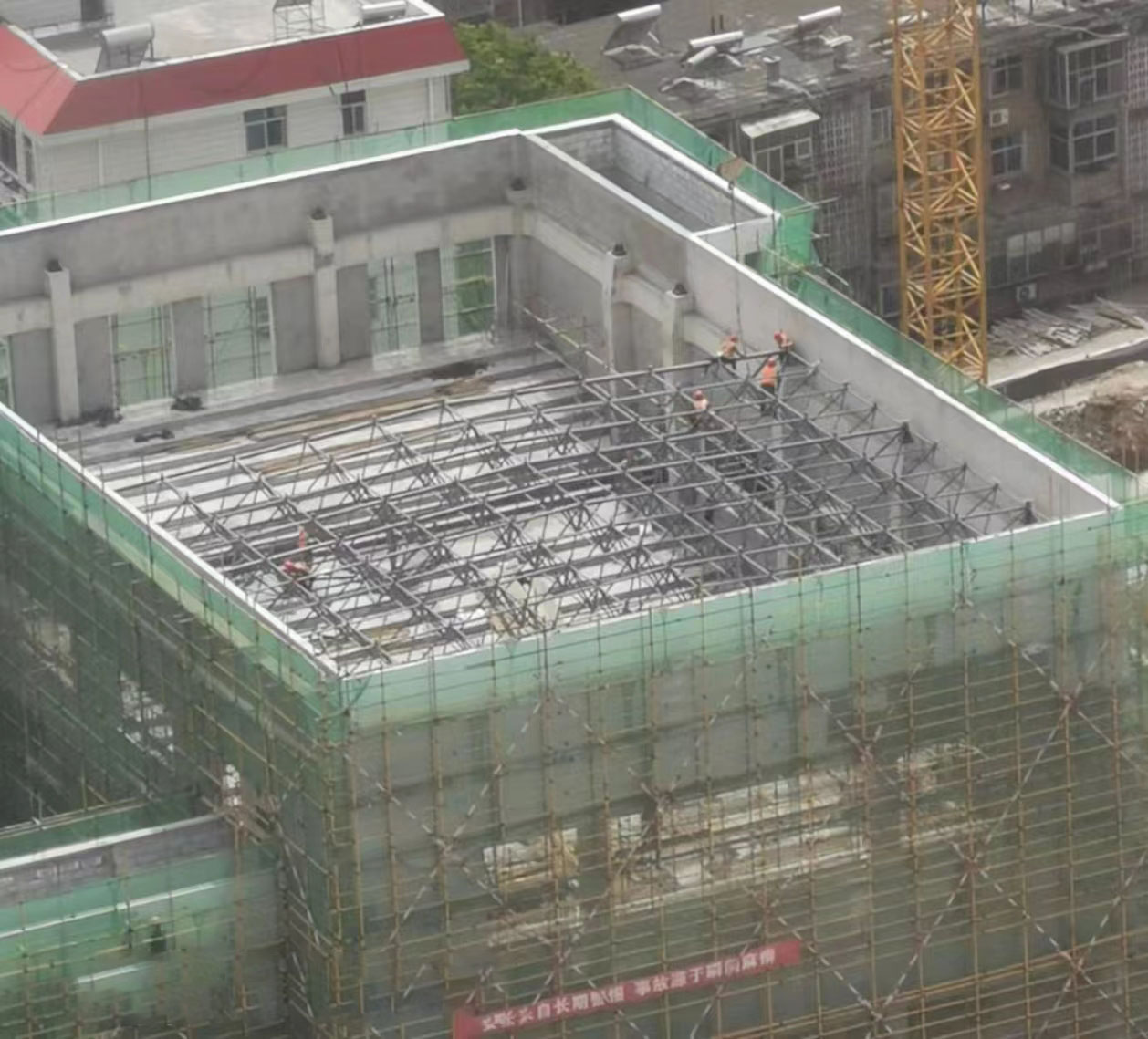

本工程主体为钢网架结构，网架主体、屋面檩条构件组成。
钢网架结构需要现场安装，因项目位于城市闹市中心（柳小巷），需要严谨考虑现场安全文明施工及质量；且现场施工地面空余场地较少，考虑物料须及时流转。
网架钢管采用高频焊管或无缝钢管，钢号为Q355-B，网架钢球采用GB/T699中45号钢制成的螺栓球，锥网架封板、锥头采用Q355-B钢。钢管直径大于等于75mm时应采用锥头。锥头、封板与钢管杆件连接焊缝采用等强连接（全熔透剖口焊），焊缝质量等级为二级，内孔径为13mm~34mm网架套筒采用Q235-B钢，内孔径为37mm~68mm网架套筒采用Q355钢。紧定螺钉材质采用 40铬钢或 40硼钢或 70号钢，除图中特殊注明外，所有结构用钢板均采用Q355-B本工程网架采用40Cr钢制成的高强螺栓，直径≤M36的性能等级为10.9级，直径>M36的性能等级为9.8级，螺栓的形式与尺寸应符合《钢网架螺栓球节点用高强度螺栓》GB/T16939的要求，高强螺栓结合面不得涂漆。

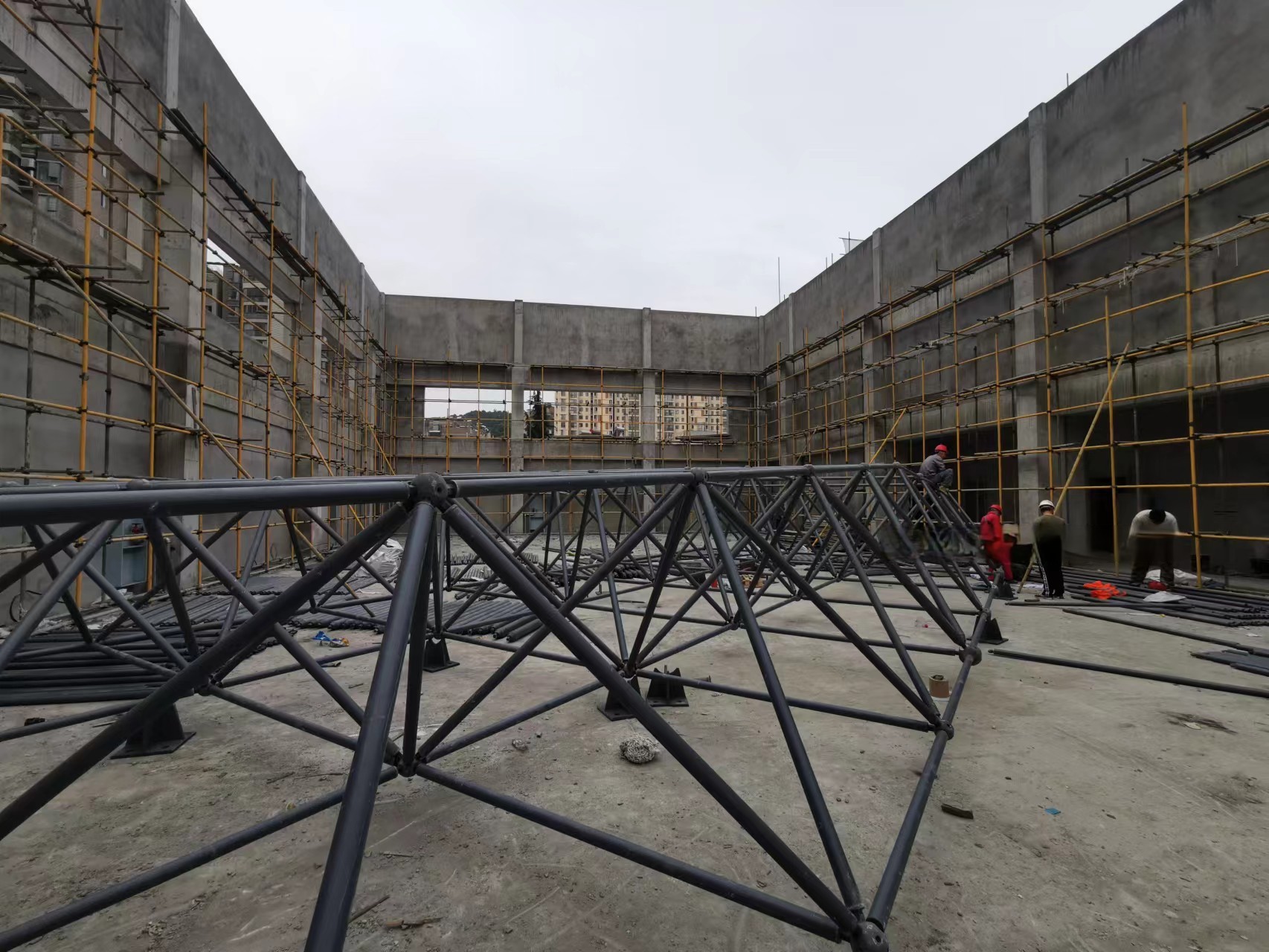

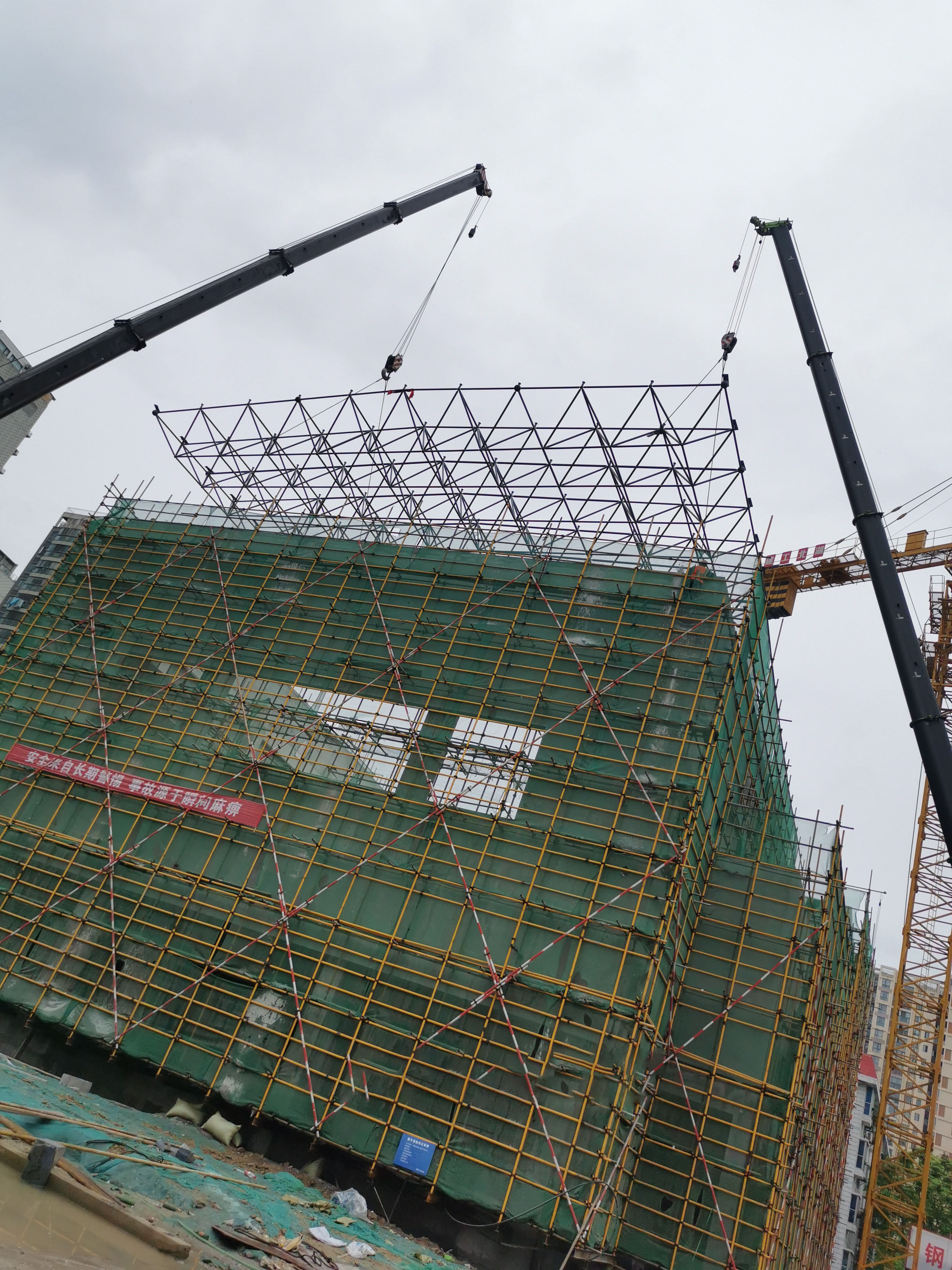

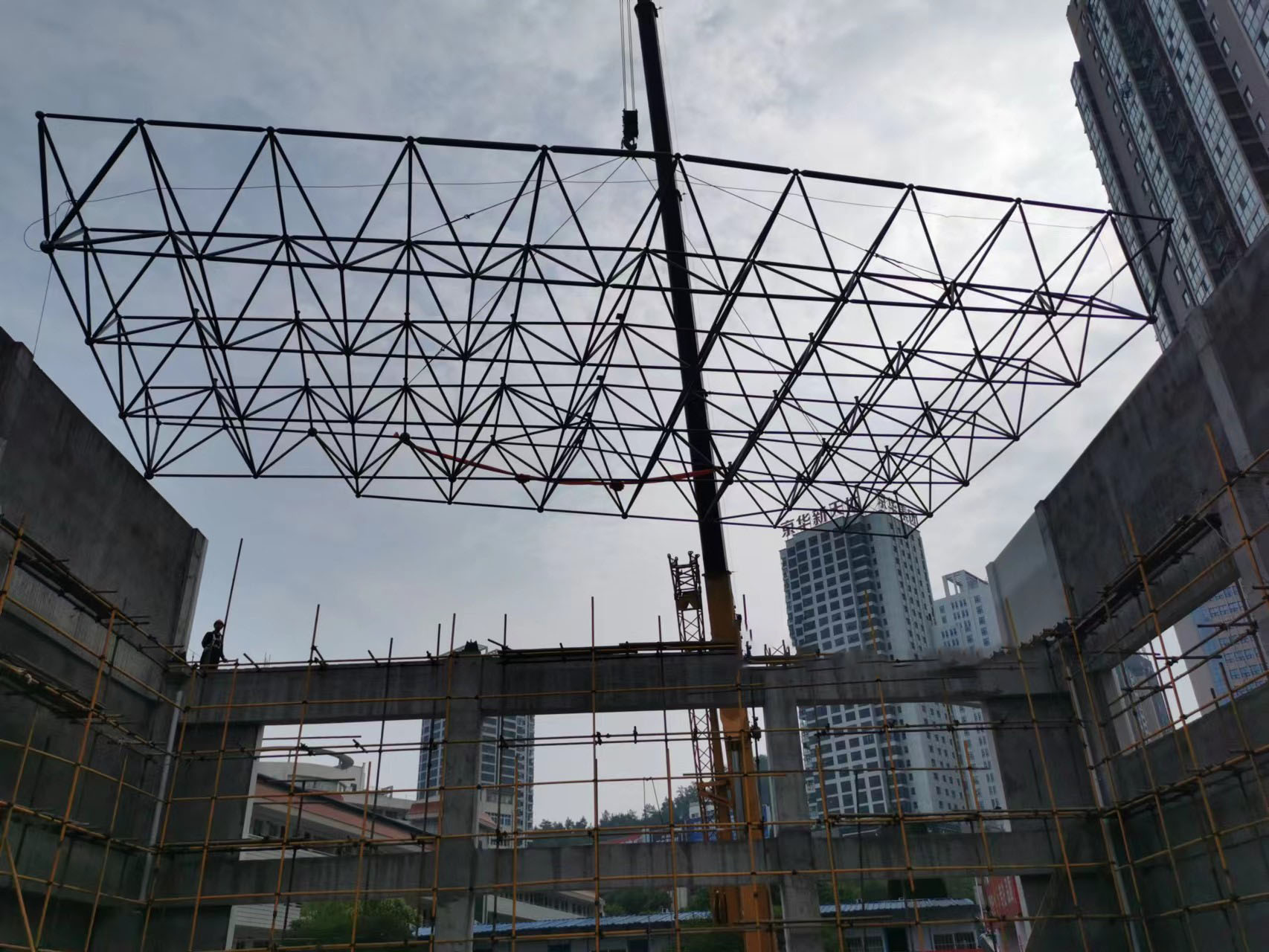

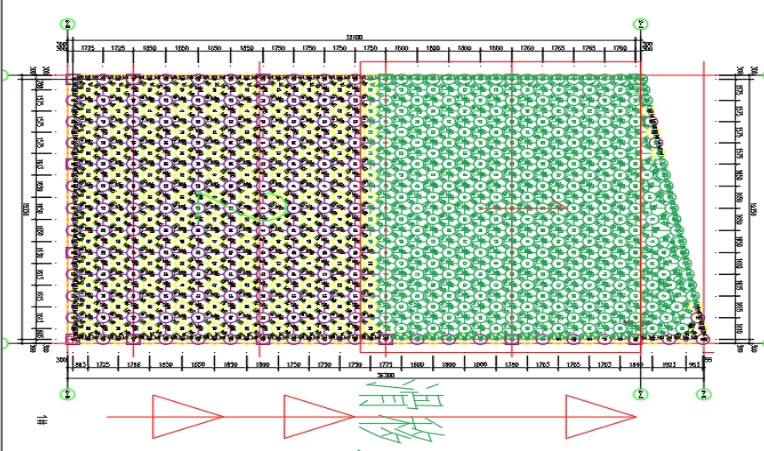

采用在屋面2-F/2-K为单元块整体吊装，在施工范围四周拉起警戒线做好安全警戒，直接在地面上拼装形成一个稳定单元体后,吊装至2-B/2-F，进行滑移至下一夸。顺序为从南到北方向即B轴向K轴方向拼装推进,小单元拼装需要75T 汽车吊进行吊装。
